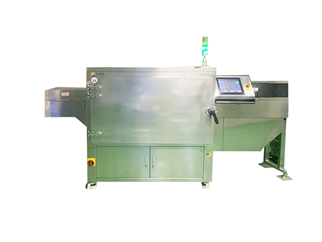

全自动在线取片机TDP2 全自动在线取片机TDP2 全自动在线取片机TDP2

全自动在线取片机TDP2

  • 服务热线:139-1806-0559
  • 产品参数

产品特点

节省人工,提高制程良品率

支持SMEMA接口连机组线

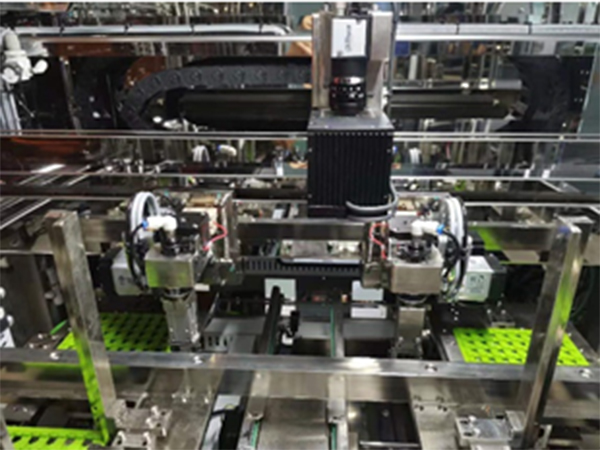

双工作头设计,大大提升效率,减少宕机率发生

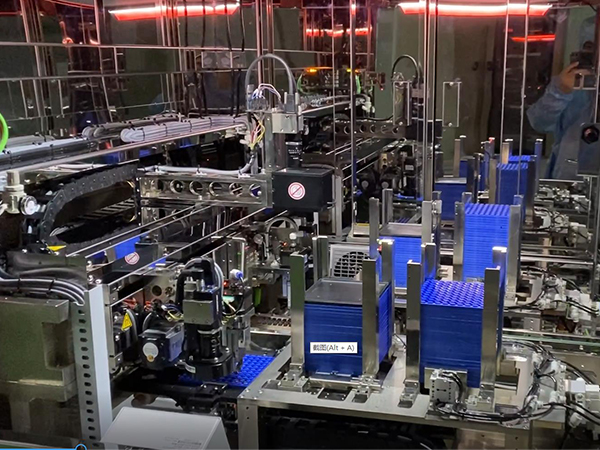

自动化Tray装置系统

整机电气控制采用国际主流EtherCAT方案,具有完善的诊断软件,使得后期设备维护更简单

自主开发的视觉识别系统,识别精度高

整机主要运动轴采用高分辨率反馈电子尺和直线电机组成全闭环控制系统

视觉系统硬件采用高分镜头和高分数字相机,解析精度最大5um

整机采用镜面不锈钢外罩,设备内部无尘等级可达10级

Windows 7 64bit专用控制软件

PC具有240G高速固态硬盘,生产数据储存数量没有限制

产品参数

项目

参数

产能

最高6000 UPH

X/Y轴精度

0.001

Z轴精度

0.001

R轴可旋转角度

360度

R轴精度

0.01

相机识别精度

±5um

导轨调宽范围

70-135mm

载板传送方式

左入,右边集中装盒回收

载板尺寸

最大260*130mm

Tray尺寸

最大135*135mm

运输高度

1000±50mm

控制系统

Windows 7 64bit (中文操作界面)

电源

220VAC ±10% , 50-60Hz , 1.2kW

气压供应

80 psi (5.5bar) @ 100 Litre/min

体积(主机)

L1100 x W1150x H2015mm

重量

1000kg
