产品介绍
UPH 5000

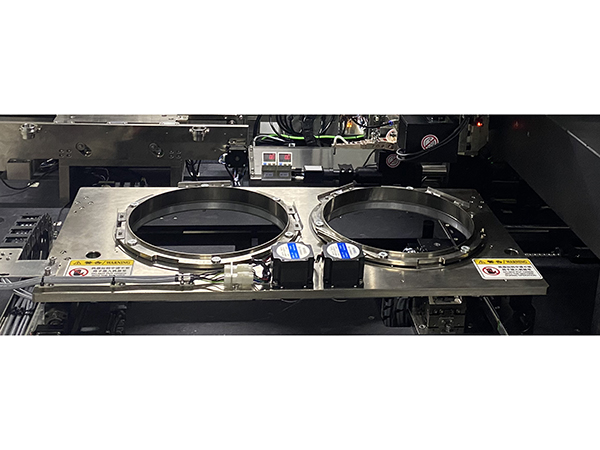

独有的双Wafer，适用于A/B双料产品
6套高像素工业相机+高分辨率变倍镜头，兼容大小产品尺寸同时保证设备精度
中转平台上下定位相机根据产品选择，自由切换
整机电气控制采用国际主流EtherCAT方案，具有完善的诊断软件，
使得后期设备维护更简单
自主开发的视觉识别系统，识别性能高，同时兼具AOI功能
整机主要运动轴采用高分辨率反馈电子尺和直线电机组成全闭环控制系统
整机采用高强度铁架和定制的精密级大理石结构件保证整机的精度稳定性

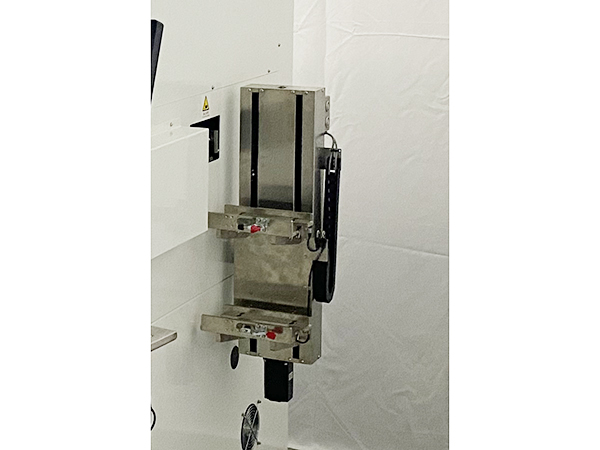

搭载自动上下料机，自动化程度高，高效省人工
Windows 7 64bit中/英文专用控制软件
PC具有240G高速固态硬盘，生产数据储存数量没有限制
产品参数
|
项目 |
规格参数 |
|
XY贴装精度 |
±0.03MM |
|
R轴贴装精度 |
±0.3° |
|
产品上料方式 |
治具/载片 |
|
滤光片上料方式 |
Wafer / 吸盘治具 |
|
产品治具/载片尺寸 |
75*75 - 260*130 MM |
|
Wafer尺寸 |
8”* 2 |
|
画胶方式 |
独立画胶控制器套 |
|
最大贴装产品尺寸 |
28 * 28 * 27 MM |
|
最大滤光片尺寸 |
25 * 25 MM |
|
定位相机 |
高分辨率工业数字相机* 6 Set |
|
控制系统 |
Windows 7 (中/英文) |
|
气源 |
80 psi (5.5bar) @ 200 Litre/min |
|
电源 |
220VAC ±10% , 50-60Hz , 3.0KW |
|
外形尺寸 |
1400 * 1448 * 1800 MM（不包括信号灯和显示器） |
|
总重量 |
1200KG |
