一种精密吸取贴装机头

浏览次数：2159作者：网站编辑发布时间：2022-07-29 来源：本站

专利名称	一种精密吸取贴装机头
申请号	2019219643400	申请日期	2019-11-14
公布/公告号	CN211109889U	公布/公告日期	2020-07-28
发明人	刘明伟,黄古刚	专利申请人	东莞市正远智能装备有限公司
专利代理人	潘俊达;王滔	专利代理机构	天津市北洋有限责任专利代理事务所
专利类型	实用新型	主分类号	B65G47/91(2006.01)I
住所	广东省东莞市大岭山镇百花洞马山庙路2号6栋301室
法律状态	2020-12-08 专利权人的姓名或者名称、地址的变更;2020-07-28 授权
摘要	本实用新型属于贴装机技术领域,具体涉及一种精密吸取贴装机头,包括第一线性模组、第二线性模组、第三线性模组、第四线性模组和吸附装置,第二线性模组设置于第一线性模组的输出端,第四线性模组设置于第二线性模组的输出端,第三线性模组设置于第四线性模组的输出端,吸附装置与第三线性模组的输出端连接,第一线性模组输出端的运动方向与第二线性模组输出端的运动方向重合,第二线性模组输出端的运动方向、第三线性模组输出端的运动方向、第四线性模组输出端的运动方向两两相互垂直。该机头能够做定位校正补偿,以提升设备的贴装精度和稳定性,从而提高贴装时的精度,以及产品的合格率。

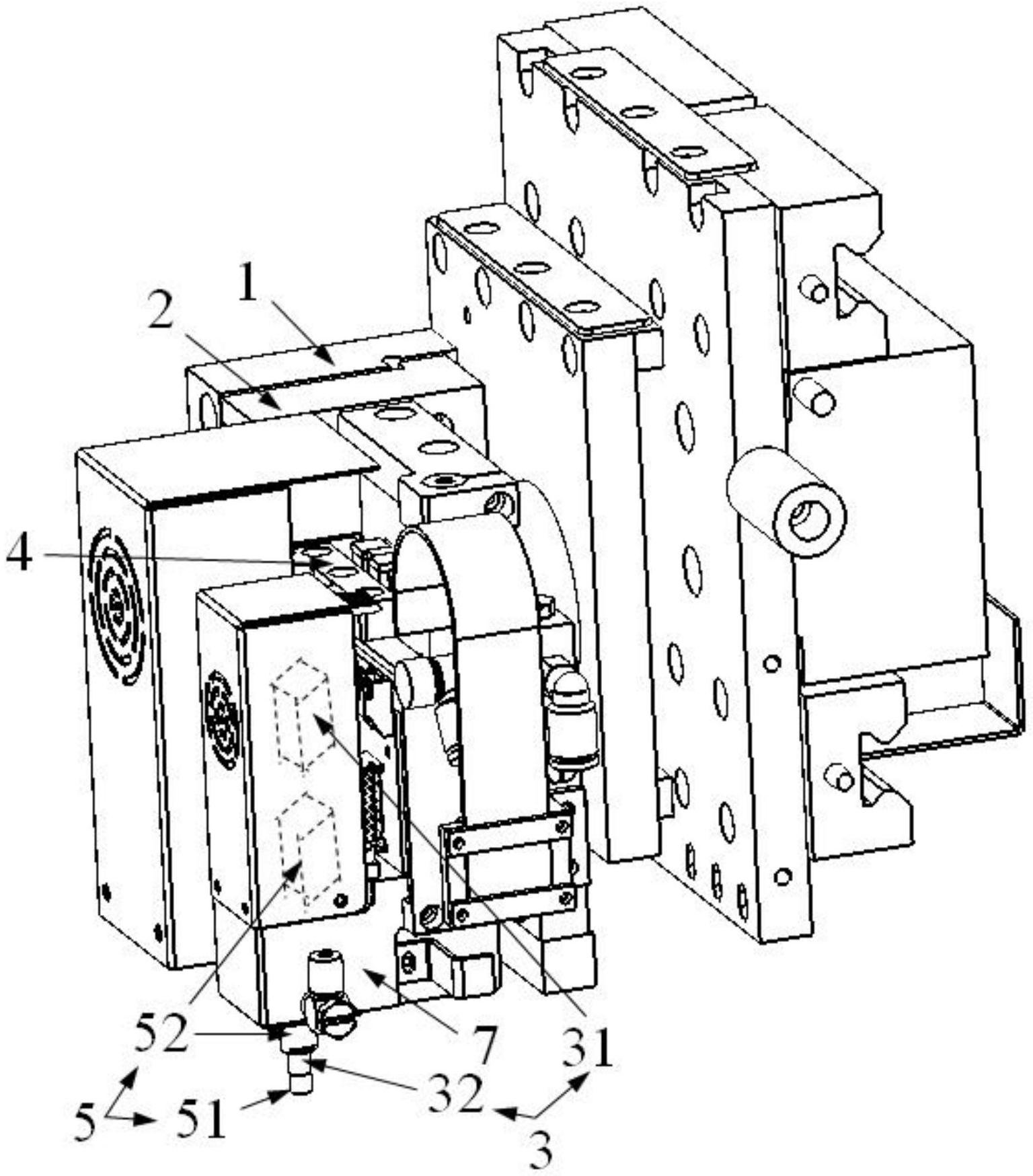

摘要附图
