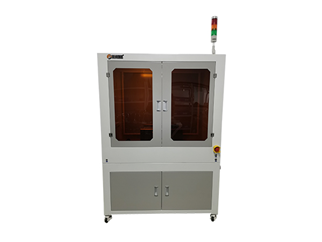

产品介绍
机器产出能力 3000-4000UPH
胶水2D检测：断胶、欠胶
可在线连机使用，节约人工换料提升设备产能
视觉识别系统有方向和BadMark防呆能力
采用自主开发的胶水控制系统配合带速度前瞻的轨迹控制，可精确控制涂胶量和线宽
整机电气控制采用国际主流EtherCAT方案，具有完善的诊断软件，使得后期设备维护更简单
整机主要运动轴采用高分辨率反馈电子尺和直线电机组成全闭环控制系统
视觉系统硬件采用高分镜头和高分数字相机，解析精度最大5um
画胶头具有测高能力，更换针嘴或者胶水后可快速投入生产
整机采用高强度钢铁机架和定制的精密级云石结构件保证整机的精度稳定性
整机采用镜面不锈钢外罩，设备内部无尘等级可达10级
Windows 7 64bit中/英文专用控制软件
PC具有240G高速固态硬盘，生产数据储存数量没有限制
产品参数
|
项目 |
规格参数 |
|
生产速度 |
3000-4000uph |
|
XY分解能力 |
0.001mm |
|
供料方式 |
传送轨道进料 |
|
涂胶材料 |
胶浆、胶水 |
|
画胶方式 |
针筒 + 独立画胶控制器 x 2套 |
|
画胶XY行程 |
最大 260 x 130 mm |
|
载具传送方式 |
左入右出/左入左出 |
|
载具尺寸 |
50 x 50 - 260 x 130 mm |
|
Holder框厚度 |
0.2 – 10.0 mm |
|
运动部件传动方式 |
高精度反馈电子尺+直线电机 /高精度进口丝杆 |
|
载板传送方式 |
多段式异步传输 |
|
定位相机 |
高分辨率数字相机 X 2 sets |
|
系统控制 |
Windows 7 (中/英文) |
|
电气系统 |
整机采用国际主流EtherCAT控制方案 |
|
气压供应 |
80 psi (5.5bar) @ 50 Litre/min. |
|
电源 |
220VAC ±10% , 50-60Hz , 3.5kW |
|
体积（主机） |
L1065 x W910 x H2000 mm |
|
重量 |
800kg |
