一种用于环形光源的内同轴光源装置及其视觉系统

浏览次数：1618作者：网站编辑发布时间：2022-07-29 来源：本站

专利名称	一种用于环形光源的内同轴光源装置及其视觉系统
申请号	2020221673233	申请日期	2020-09-28
公布/公告号	CN213120529U	公布/公告日期	2021-05-04
发明人	刘明伟,黄古刚	专利申请人	东莞市正远智能装备有限公司
专利代理人	潘俊达;王滔	专利代理机构	天津市北洋有限责任专利代理事务所
专利类型	实用新型	主分类号	G01C11/02(2006.01)I;G01N21/01(2006.01)I;G01N21/95(2006.01)I
住所	广东省东莞市大岭山镇百花洞马山庙路2号6栋301室
法律状态	2021-05-04 授权
摘要	本实用新型属于视觉应用领域,尤其涉及一种用于环形光源的内同轴光源装置,包括:用于发射光线的光源;用于接收光线并将光线发散的漫射板,与光源相对应设置;用于接收发散光线并反射光线的分光镜,与漫射板相互倾斜设置;环形光源,与分光镜相对应设置。本实用新型通过光源发射光线,漫射板用于接收光线并将光线发散至分光镜,分光镜用于接收发散光线并反射光线穿过环形光源的内环部分至识别物体,从而将视觉图像的中间部分照亮,解决环形光源的内环弱光的缺陷,实现识别目标物上一些微小孔和划痕等细微特征。本实用新型还提供了提供一种视觉系统,包括相机、镜头、环形光源和内同轴光源装置,相机、镜头、分光镜、环形光源依次相对应设置。

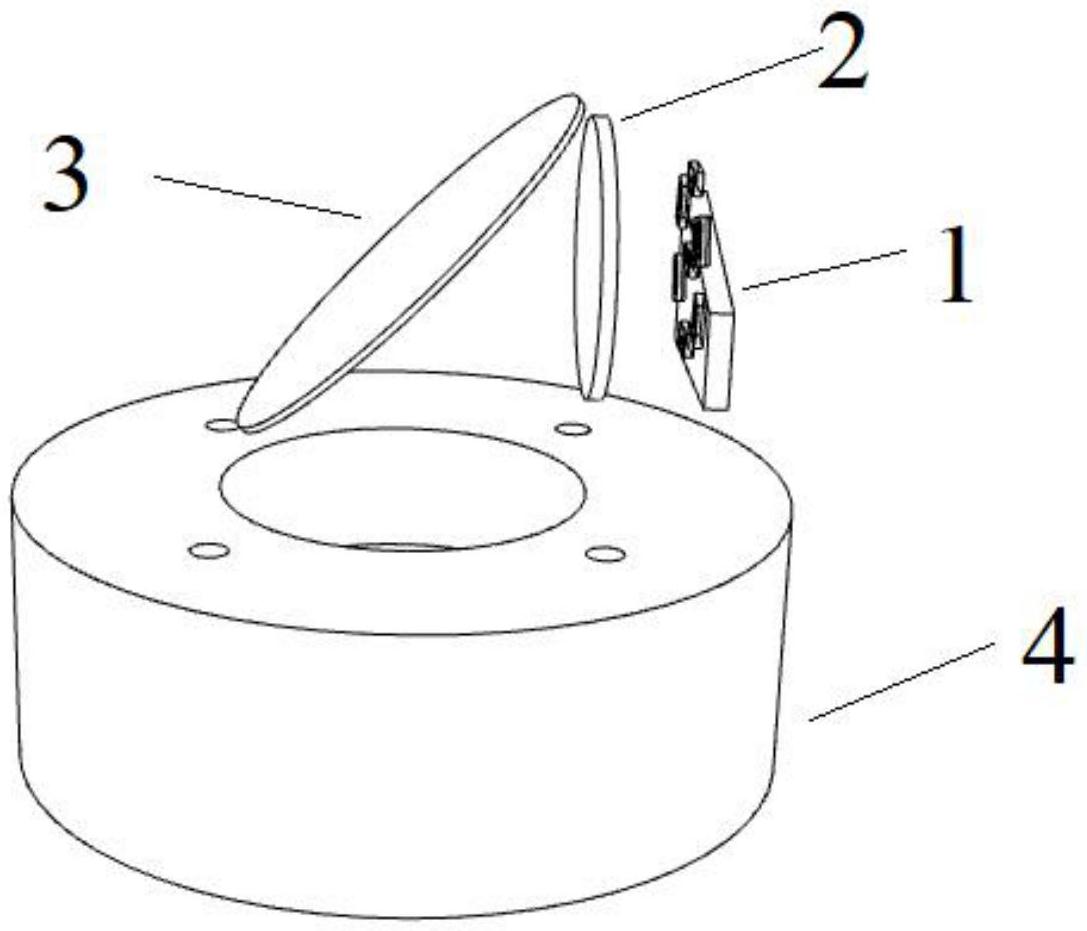

摘要附图
